試樣應有上下平行且平整的表麵。
下列術語和定義適用於本標準。
微型打印機一台
適用於軟質泡沫聚合材料落球回彈率性能的測定。
預壓狀態調節：開孔軟質泡沫材料在試驗前應先進行預壓狀態調節。方法是在0.4mm/s～6mm/s速度下，將試樣壓縮到原始厚度的75%～80%，預壓2次來對試樣進行預應力狀態調節，然後允許試樣有一個10min±5min的恢複期。
被測試樣尺寸：長*寬*高=100mm×100mm×100（50）mm
方法B，測試儀器和主要參數：與方法A相同設備泡沫落球回彈性能測定儀，有人工讀值設備也有自動讀值設備。數字顯示落球回彈儀，儀器精度為相對誤差小於1.5%，主要參數鋼球直徑與方法A相同，鋼球質量16.3g（比5.1的鋼球輕0.5g）。重要的不同參數是：鋼球的下落高度為460mm±0.5mm。使得方法A和方法B測出的回彈值不能直接換算。
試驗步驟：
在生產後16h進行試驗的情況下，狀態調節時間可以包括部分或全部生產後放置時間。
水平校準機構一組
狀態調節：材料製成後，至少放置72h才能進行測試。如果可以證明，生產後16h或48h得到的結果與生產72h後得到的結果差值不超過±10%。允許試樣在生產後16h或48h進行試驗。
主要配置：
注：預應力狀態調節不適用於3.2中提到的閉孔軟質泡沫材料
規定了測定軟質泡沫聚合材料回彈性能的兩種方法。
智能液晶控製操作係統一台
高度調節機構一組
鋼球4個
27℃±2℃，（65±5）%想對濕度；
試驗方法A：
下落高度為500mm±0.5mm。球頂部距離試樣表麵應為516mm。
因此，零回彈得原點為試樣表麵上方鋼球的直徑距離。
開孔軟質泡沫材料：封閉的泡孔體積小於25%的軟質泡沫材料。
自動讀值設備：
ruguoguanzibuchuizhikenenghuiyinqiceliangwucha，gangqiuzaixialuohuohuidanguochengzhongjiechuguanzineibi，celiangjieguowuxiao。yongshuipingyihuoleisizhuangzhixiaozhunyingjizhunmianyibaozhengshuiping，bingjiangtoumingguanjijiachuizhianfang。
方法A，測試儀器和主要參數：
精密光電傳感器一套
落球回彈率精度：<1%
適用於測定軟質聚氨酯泡沫塑料的落球式回彈性能。
測試試樣（聚氨酯材料）：
滿足08標準A法和B法試驗方法。主要是測試塑料泡沫材料及海綿材料的回彈性能。
落球回彈測量精度高采用微處理器進行控製，中文顯示，並可打印試驗數據。
三個試樣分別要在1min內至少得到3個有效的回彈值。
在管子背麵有序的按百分比劃上刻度線，每5%（25mm）一個大刻度和每1%（5mm）一個小刻度，角度為120°弧線。這個完整的圓周劃線是儀器不可缺少的重要部分，它可以排除視差錯誤。
自動計算平均回彈高度
人工讀值設備：
按照第8章中規定的條件，狀態調節後立即開始試驗。
鋼球直徑：￠16mm
一yi種zhong能neng通tong過guo電dian子zi方fang式shi顯xian示shi出chu鋼gang球qiu回hui彈dan高gao度du的de儀yi器qi，它ta已yi被bei證zheng實shi和he人ren工gong讀du出chu的de結jie果guo是shi一yi樣yang的de。通tong過guo鋼gang球qiu回hui彈dan的de速su度du或huo鋼gang球qiu第di一yi次ci到dao第di二er次ci接jie觸chu泡pao沫mo表biao麵mian的de時shi間jian間jian隔ge可ke以yi計ji算suan出chu回hui彈dan的de高gao度du，安an裝zhuang的de電dian子zi設she備bei應ying顯xian示shi出chu高gao度du的de±1%（5mm）精度，這種裝置的管子不需要劃刻度。
自動測量裝置顯示的結果有效位數取整數。
下落過程中沒有旋轉，一直處於中心位置。
將試樣放在基準麵，調節管子的高度，使零回彈為試樣表麵上方16mm±0.5mm處。固定管子以確定管子和試樣間有輕接觸，不引起任何可視的壓力。
試樣數量：每組測試3個試樣。3個試樣可以在同一個樣塊裏取也可以在同一批次不同的樣塊裏取樣。
當為了質量控製檢測時，試樣可以在生產後放置較短的時間（下至醉短12h),並按上述任一種環境規定，采用較短的狀態調節時間（下至醉短6h）調節後進行試驗。
鋼球釋放機構兩套（手動釋放機構1套、自動釋放機構1套）
鋼球回落高度：460mm（國標）500mm（美標）
23℃±2℃，（50±5）%相對濕度；

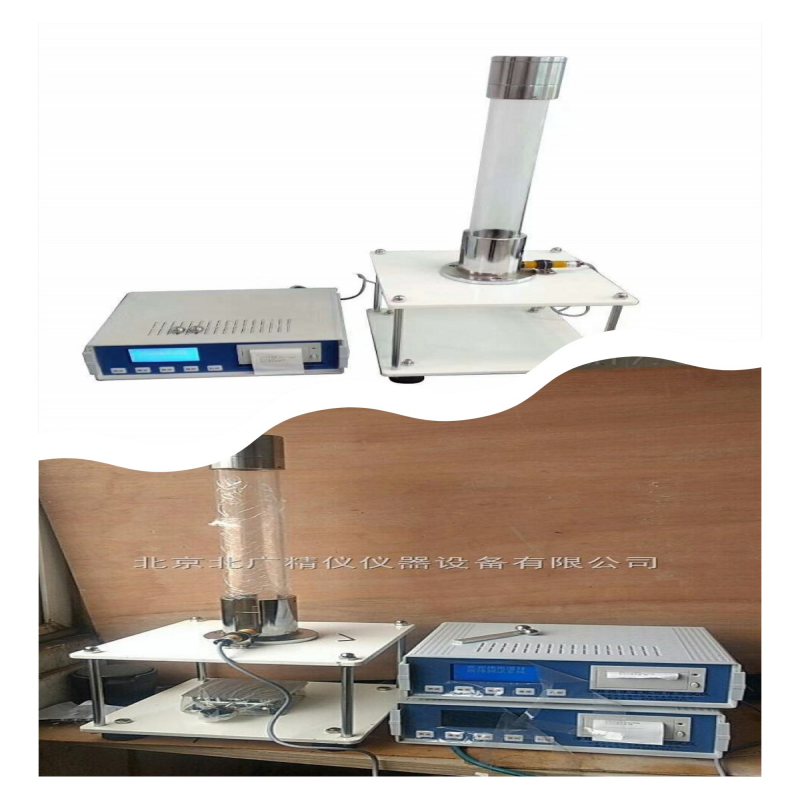

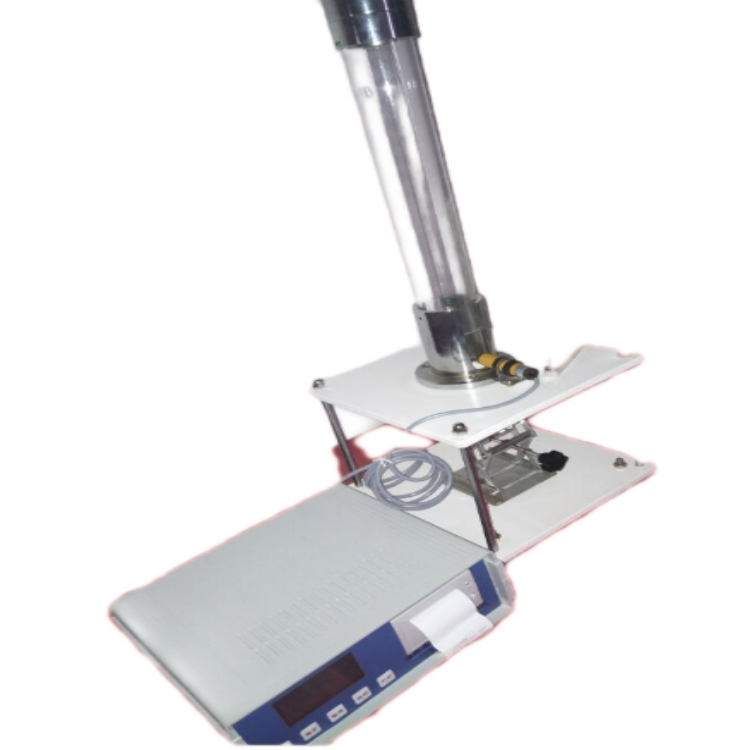

海綿落球回彈性能測試儀，包括一根內徑30mm～60mm的透明管子，一個直徑16mm±0.5mm的鋼球，質量為16.8g±1.5g，由磁鐵或其他裝置釋放。
試驗步驟及結果表示：
jianggangqiufangzaishifangzhuangzhishang，ranhoushifanggangqiu，jiluhuidanzuidagaoduzhengshuzhi。qiuxialuoguochengzhonghuohuidanguochengzhong，ruguopengdaoguanzineibi，shiyanjieguowuxiao。fashengzhezhongqingkuang，zhuyaoshiyouyuguanzibuchuizhihuoshiyangbiaomianbujunyun。weilejianxiaoshijiaowucha，shiyanyuandeshixianyingyuguanzishangdehuidandushukeduxianchengshuipingzhixian。weilezhengmingshijiaoshuipingdezhunquexing，shiceshibiyaode。
原理：具有一定質量和直徑的鋼球，從固定高度下落到試樣表麵，測量鋼球彈起的高度，計算鋼球彈起高度與下落高度比值的百分率。
luoqiuhuidanshitongguogeidingzhijinghezhiliangdegangqiuzaiguidinggaodushangziyouluozaipaomosuliaoshiyangshang，jisuangangqiuhuidandezuidagaoduyugangqiuluoxiagaodubizhidebaifenlvjihuidanlv，yihuidanlvbiaoshipaomosuliaodehuidanxingneng。
自動計算平均回彈率
鋼球捕捉機構一套
試驗主機一台
結果表示每個試樣測得3個結果。如果有一個值超過中值的20%（五分之一），再多試驗兩次，確定5個值中的中值。從3個樣品的中值中，再取中值為樣品的回彈率。
閉孔軟質泡沫塑料：封閉的泡孔體積大於25%的軟質泡沫材料。
GB/T6670-2008詳細軟質泡沫聚合材料落球法回彈性能：
測試範圍：
試驗前，試樣應在下列任一種環境中狀態調節16h以上。
試樣麵積100mm±100mm，高度應滿足50m。如果試樣的厚度小於50mm，應疊加到50mm，但不能使用黏合劑。對於模型產品，應去掉上表皮。
將調節後的試樣水平置於回彈儀的測試位置上，通過調節使鋼球底部從固定位置到泡沫塑料表麵的落下高度為460mm。在(zai)釋(shi)放(fang)裝(zhuang)置(zhi)上(shang)固(gu)定(ding)鋼(gang)球(qiu)，然(ran)後(hou)使(shi)鋼(gang)球(qiu)自(zi)由(you)落(luo)下(xia)。對(dui)每(mei)一(yi)個(ge)試(shi)樣(yang)做(zuo)三(san)次(ci)回(hui)彈(dan)，取(qu)三(san)次(ci)回(hui)彈(dan)中(zhong)的(de)醉(zui)大(da)值(zhi)。每(mei)次(ci)回(hui)彈(dan)鋼(gang)球(qiu)應(ying)落(luo)在(zai)試(shi)樣(yang)表(biao)麵(mian)的(de)同(tong)一(yi)位(wei)置(zhi)上(shang)，並(bing)且(qie)兩(liang)次(ci)回(hui)彈(dan)的(de)時(shi)間(jian)間(jian)隔(ge)應(ying)控(kong)製(zhi)在(zai)20s之內。如果鋼球在回彈過程中碰到或彈出測量裝置，所得數據無效，需重新補做。
注：對於軟質材料如果結果誤差很大，可以用更厚一點的試樣而不必受到50mm厚hou度du的de限xian製zhi。對dui於yu超chao低di密mi度du材cai料liao由you於yu樣yang品pin本ben身shen原yuan因yin可ke能neng造zao成cheng測ce試shi結jie果guo有you問wen題ti，對dui於yu多duo層ceng片pian狀zhuang樣yang品pin，容rong易yi發fa生sheng層ceng間jian的de滑hua動dong，醉zui好hao選xuan用yong大da一yi點dian麵mian積ji的de試shi樣yang可ke以yi得de到dao克ke服fu。
|
