塑料用分散劑 - 蘇州興泰國光化學助劑有限公司 - 丙綸網 - 纖維網旗下網站

蘇州興泰國光化學助劑有限公司 >> 產品展示 >> 丙綸原料 >> 塑料用分散劑

塑料用分散劑

價格：0人民幣

簡要說明：
型號：TAS-2A

詳細信息

一、技術指標：
性狀：白色或微黃色粉末及顆粒狀（細粉級為100目95%通過），常溫下不溶於水、乙醇、丙酮、四氧化碳等溶劑，但溶於熱的鹵代烴類、耐酸、堿、無毒。
熔點：≥65（°C）
色澤：≤5.0（Gardner）
加熱減量≤0.5%（WT）
閃點≥275°C
酸值≤10.0kohmg/g
熱失重（%WT） 250°C≤1.8: 300°C時≤4.8

二、主要性能、用途及使用方法：
本品係乙撐雙脂肪酸酰胺基礎上引進極性基因、由於引進該基因，其性能除了具有EBS特點外還具有更好的分散性，光亮潤滑性。
　　1）在PE、PP、PVC丙綸色母料中加入量為3-5%，ABS色母料中加入量為5-8%，對顏料（尤其炭黑）具較好的分散性，並能提高色母料的MFR及表麵光亮度

名稱	母料主要成份（PHR）	TAS-2A加入量（PHR）	熔體指數
PP阻燃母料	十溴聯苯醚50-60	5-6	18.0g/10min; t=190°C p=2160g
ABS白色母	鈦白粉60	5-8	13.5g/10min; t=200°C p=5000g
ABS灰色母	顏料60	5-8	23.5g/10min; t=200°C p=5000g

　　2）在聚丙烯造粒中加入0.5PHR，其螺杆扭矩降低40%，可增加產量、節約電能，減少機器磨損。
　　3）在納米TiO₂/HIPS複合料中作為納米TiO₂母料的分散劑，其加入量為3-5%
用母粒法製造的納米複合材料較直接法製造其缺口衝擊強度及拉伸強度均有較大提高，見下表：

工藝	TiO2含量%	缺口衝擊強度KJ.M^-2	拉伸強度Mpa
直接法	3	10.2	27.2
母料法	3	11.6	31.6

　　4).無機填充改性PP中作光亮劑及相溶劑，能提高製品光亮度，熔體指數、缺口衝擊強度、彎曲模量、斷裂強度。

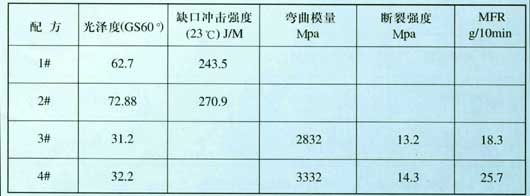

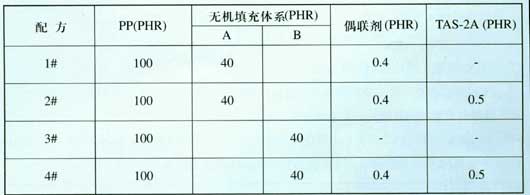

下列為兩組家用電器配方及性能測試：

5).回收ABS、PS、AS中起增光潤滑作用，加入量為1.0-1.2PHR。
6).顏料配色時，TAS-2A（細粉級）加入量為0.5-1.5PHR。能顯著提高顏料著色力，節約成本。
包裝：牛皮紙內複合編製袋　　　　　　　25kg/袋

型號：TAS-3A TAS-3A（G）

一、技術指標：
性狀：外觀均為白色或微黃色顆粒及粉末狀，常溫下不溶於乙醇、丙酮、四氧化碳等溶劑，但溶於熱的鹵代烴。耐酸、堿、無毒。
熔程：55°C（開始熔化）-105°C（全部熔化）
加熱減量≤0.5%（WT）

二、主要性能、用途及使用方法：
本品在乙撐雙脂肪酸酰胺的基礎上引進極性基團生成以脂肪酸酰胺為主的複配物，由於本品含有多種官能因，在PVC電線電纜加工中可以代替其他潤滑劑較好的內外潤滑作用。

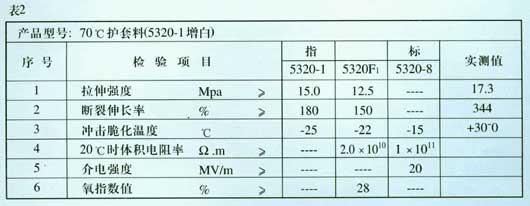

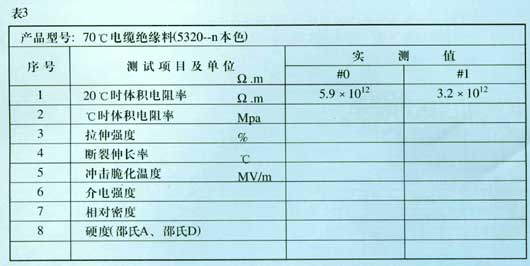

　　1）TAS-3A適用於PVC護套級電線電纜料，TAS-3AG電性能較好，適於PVC絕緣級電纜料中。TAS-3A加入量為1.0-1.2PHR， TAS-3AG加入量為0.6-0.8PHR。將按配方生產的PVC護套料及絕緣料按GB8815《電線電纜用軟質聚氯乙烯塑料》國家標準的規定測試結果如下表：表1為90°C護套料（黑色），表2為5320-1電線電纜用70°C護套料，表3為5320-UPVC絕緣料。

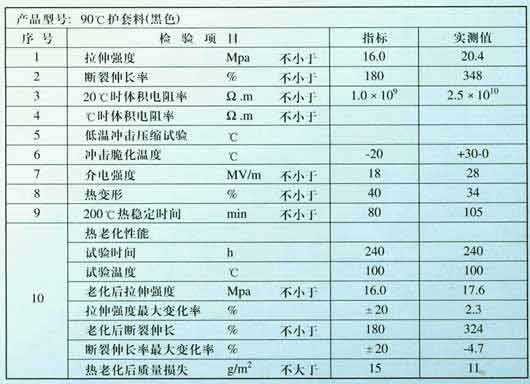

表1

0#為空白樣 1#為加入TAS-3AG室測樣
從測試結果看完全附合國家標準的規定，而且電性能、熱變形、熱老化及各項機械性能優於國家標準。用該電纜料生產電線電纜時放線速度明顯提高25-30%，生產線纜表觀光亮。
　　2）在彈性聚氯乙烯料中TAS-3A加入量為1.0-1.2PHR。
　　3）使用TAS-3A 潤滑劑的電纜料配方係高級潤滑係統。因此為保證塑化度，應用長徑比較大的雙螺杆擠出機或提高擠出機各段溫度3-5°C
包裝：牛皮紙內複合編織袋 25kg/袋

你可能感興趣

導熱油

滌綸DTY油劑

滌綸DTY油劑

320導熱油

丙綸長絲油劑

丙綸長絲油劑

聯苯混合物

聯苯混合物

發送詢盤

蘇州興泰國光化學助劑有限公司在線客服

請留下您的聯係方式，蘇州興泰國光化學助劑有限公司客服將與您聯係為您解答您的問題
